Verkabeln, Zündschloss und Lampe anschließen

[suppengrün]

Hallo,

bin gerade beim Verkabeln, wie erwartet ergeben sich Fragen

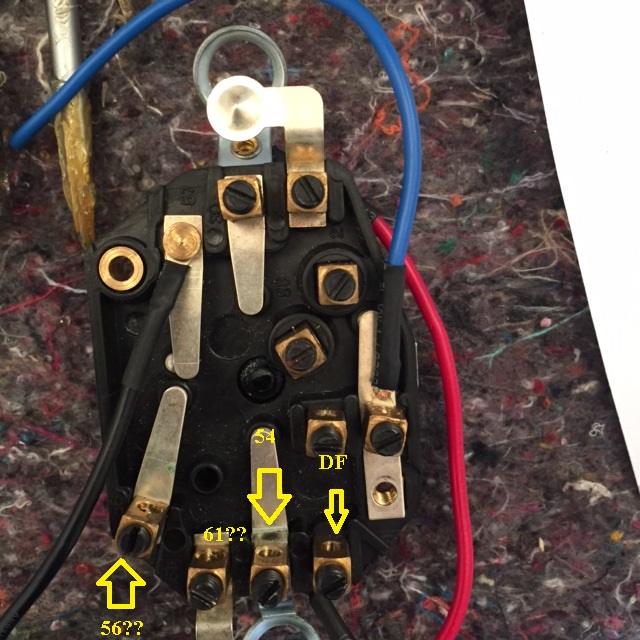

Es ist eine Sport, Bj. 57, Serienmäßige Magnetzündung. Nachbau Zündschloss
Die erste Frage:
Siehe Foto Schaltplan, gekennzeichnet mit Fragezeichen.
Die beiden schwarzen Kabel, ein Kabel kommt von der Hupe, ein Kabel vom Ablendschalter.
Bei meinen Zündschloss ist aber da kein Anschluss (auf dem Schaltplan steht auch kein Nummer). Das alte defekte Originale hat da auch kein Anschluss.
Was mache ich mit den beiden Kabeln?

[hsimg][/hsimg]

Die zweite Frage
Siehe Foto Anschlüsse Lampe vorn
Die Anschlüsse 56a und 56b sind klar (Ablend- und Fernlicht. Dazwischen müsste das Standlicht sein (Anschluss 57 vom Zündschloss, und dann noch einmal an die Masse).
Dann bleibt ganz außen noch ein Anschluss übrig. Was schließe ich an?

Schon jetzt Danke für die Antworten.
Steffen

[essifreak]

Die zweite Frage
Siehe Foto Anschlüsse Lampe vorn
Die Anschlüsse 56a und 56b sind klar (Ablend- und Fernlicht. Dazwischen müsste das Standlicht sein (Anschluss 57 vom Zündschloss, und dann noch einmal an die Masse).
Dann bleibt ganz außen noch ein Anschluss übrig. Was schließe ich an?

Ganz außen ist die 31 also Masse , ist auch am Zündschloss als 31 gekennzeichnet

[Marsn91]

Zur Lampe.
Ganz außen Masse, fern oder Ablendlicht, Mitte Standlicht dann fern oder Ablendlicht je nachdem.

Der Schalter am Lenker schaltet 2 Verschiedene. Pluspole. Die Hube hat dann Masse über den Lenker.

[suppengrün]

ok. mit der Lampe habe ich verstanden, da bleibt noch die erste Frage offen was ich mit dem Kabel von derHupe bzw. Ablendschalter mache - oder sind das auch Masse Kabel ??

Steffen

[akkon]

zur Lampe: 56a / 57(Standlicht) / 56b /31 (Masse)

Das Kabel vom Hupenschalter geht weiter an die Hupe. Kannst du direkt verbinden, Ist Masse und muß nicht geschalten werden. Jedenfalls nicht im Zündschloß ;)

Gruß Ekki

[suppengrün]

Hallo Ekki,

habe mir eben den Plan noch einmal in Ruhe angesehen. Deine Antwort erscheint logisch, nur eines ist mir noch nicht ganz klar - Die beiden Kabel nur verbinden oder an die Masse anschließen? Ich tippe nur Verbinden

Steffen

PS: Die Aufnäher sind angekommen - wusste gar nicht das Du so gut sticken kannst

[akkon]

nur verbinden, ansonsten hupst du dauernd ;)
Der Hupenschalter schaltet die Masse auf die Hupe. An der Hupe liegt dauerhaft Plus an.

Gruß Ekki

[suppengrün]

jo, Danke - werde ich morgen so machen.

[Deleted User 85]

" An der Hupe liegt dauerhaft Plus an." Nö Ekki, das glaube ich Dir nicht.

[suppengrün]

Ups - aber ich kann trotzdem so "kabeln" ??
