mz-gabel mit trommelbremse awo s

[master4382]

Hallo,

eine Zeichnung davon würde ich auch gerne haben.

Gruss Holger

[tingeltangelbob]

Hallo da ich in Zukunft auch ähnliches vor habe , ich auch den Finger hebe für ein Blatt Papier mit Zeichnung

Danke Tingel

[chris425sport]

Hallo,

ich habe mal irgendwo dieses Bild gefunden. Vielleicht ist es auch das von Frank aber keine Ahnung.
Bitte alle Maße selbst nochmal kontrollieren. Ich gebe keine Garantie

AWO Achse für MZ Gabel.JPG

Falls der Eigentümer des Bildes die Veröffentlichung nicht wünscht,
werde ich dieses selbstverständlich sofort löschen.

@Frank: Falls du deine Zeichnung noch findest, dann stell sie bitte mal mit ein.

Grüße
Chris

[Eli]

Danke, Chris!
Das ist ja schonmal sehr hilfreich

Gruß
Thomas

[tingeltangelbob]

Danke danke damit kann mein Dreher was anfangen ,

[Eli]

Moin,
hier mal ein Zwischenbericht

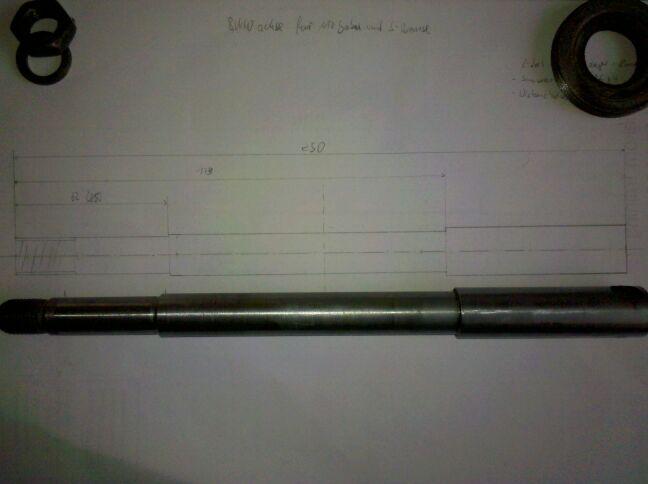

Ich hab jetzt eine BMW /6 Achse hergenommen
Diese ist ca. 250mm lang und hat die d=17mm u. 20mm; und das M14x1,5 Gewinde ist schon dran.
Es muß noch ein 62mm Absatz auf d=15mm angebracht werden. Der Absatz kann auch ca.65mm lang sein.



An der Bremsenseite kommt eine Distanzhülse von d=17 u. h=8mm hin, Dann steht die Trommel mittig ;
die Achse reicht auf der linken Seite bis ans Lager heran.
Um dort die Abdeckkappe einbauen zu können müßte das "dicke 20mm-Ende" noch um 11mm abgesetzt werden.
Ich überleg aber gerad, wie ich anstatt der Abdeckkappe einen Simmerring verbauen kann.


Grüße
Thomas

[Miura]

Nachtrag.

Ich habe nur die Lager gewechselt und eine ETZ Achse eingebaut. Fertig.

Gruß Frank

[renato]

Nachtrag.

Ich habe nur die Lager gewechselt und eine ETZ Achse eingebaut. Fertig.

Gruß Frank

Was für Lager hast Du denn da verwendet? Ich habe keine passende übliche Dimension bei Normlagern gefunden.

Grüße
Renato

[Miura]

Hallo Renato,

sind keine Normlager. Lager beidseitig Abgedichtet & Wartungsfrei.
Hat mir ein Bekannter besorgt. Sind vermutlich vom LKW.
Habe 16,50 pro Stück bezahlt. War es mir aber Wert. Die Awo Achse ist viel zu kurz.

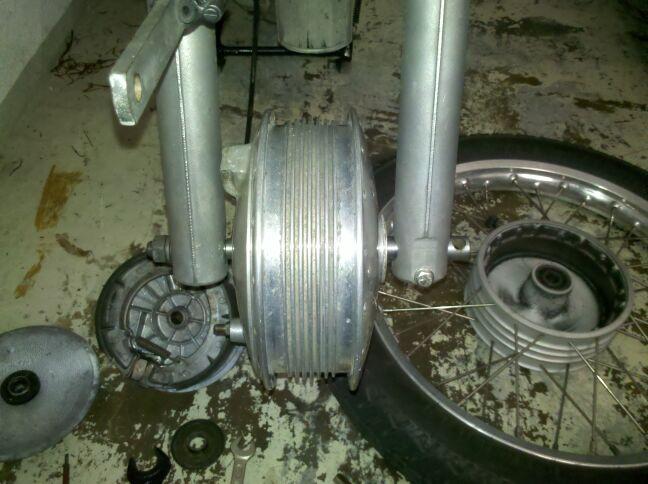

Hier noch ein Bild mit der AWO Ache. Konnte nur unter Spanung montiert werden.

Gruß Frank

[chris425sport]

Hallo Frank,

würdest du bitte mal deinen Bekannten fragen wo er die Lager her hat oder
vielleicht hat er einen Hersteller oder sonst irgendwelche Infos dazu. Ich
suche diesbezüglich auch nach einer Lösung. Danke

Grüße
Chris
